單法蘭與雙法蘭液位變送器的概念與區(qū)別





　　在液位測量中，變送器的選型分單、雙法蘭之分。

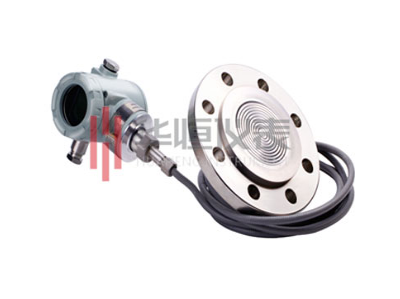

　　1、單法蘭是指變送器的正壓側是法蘭結構，直接與測量介質的接口相連，而負壓側是采用引壓管將測量介質與變送器的容室相連。



　　優(yōu)點是測量精度高，能達到變送器的測量技術指標。



　　缺點就是負壓管道必須絕對密封，且需對變送器進行量程遷移，校驗時應將負壓管道內的介質液體的誤差遷移掉。

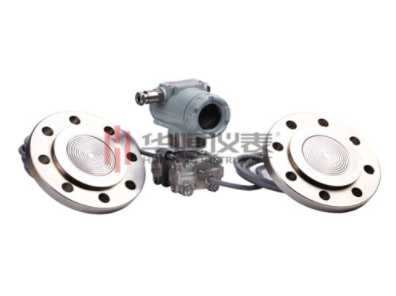

　　2、雙法蘭是指變送器的正、負壓側均是法蘭結構，可以直接與需測量的容器、管道相連。



　　優(yōu)點是安裝容易，校驗方便，不需量程遷移。



　　缺點是測量精度不高，由于法蘭與變送器之間采用彈性軟管連接，內部應該是充滿硅油，所以對介質壓力變化的傳遞有一定的偏差，外界溫度變換多多少少對硅油有一些影響，所以測量反映上就有一定的誤差。



　　單法蘭液位和雙法蘭液位都是采用靜壓式測量液位計。



　　單法蘭液位測量的是敞開式容器的液位。



　　雙法蘭液位測量的是密閉式容器的液位。
